Anschlusstechnik
Anschluss- und Ventilkomponenten technisch anfragen

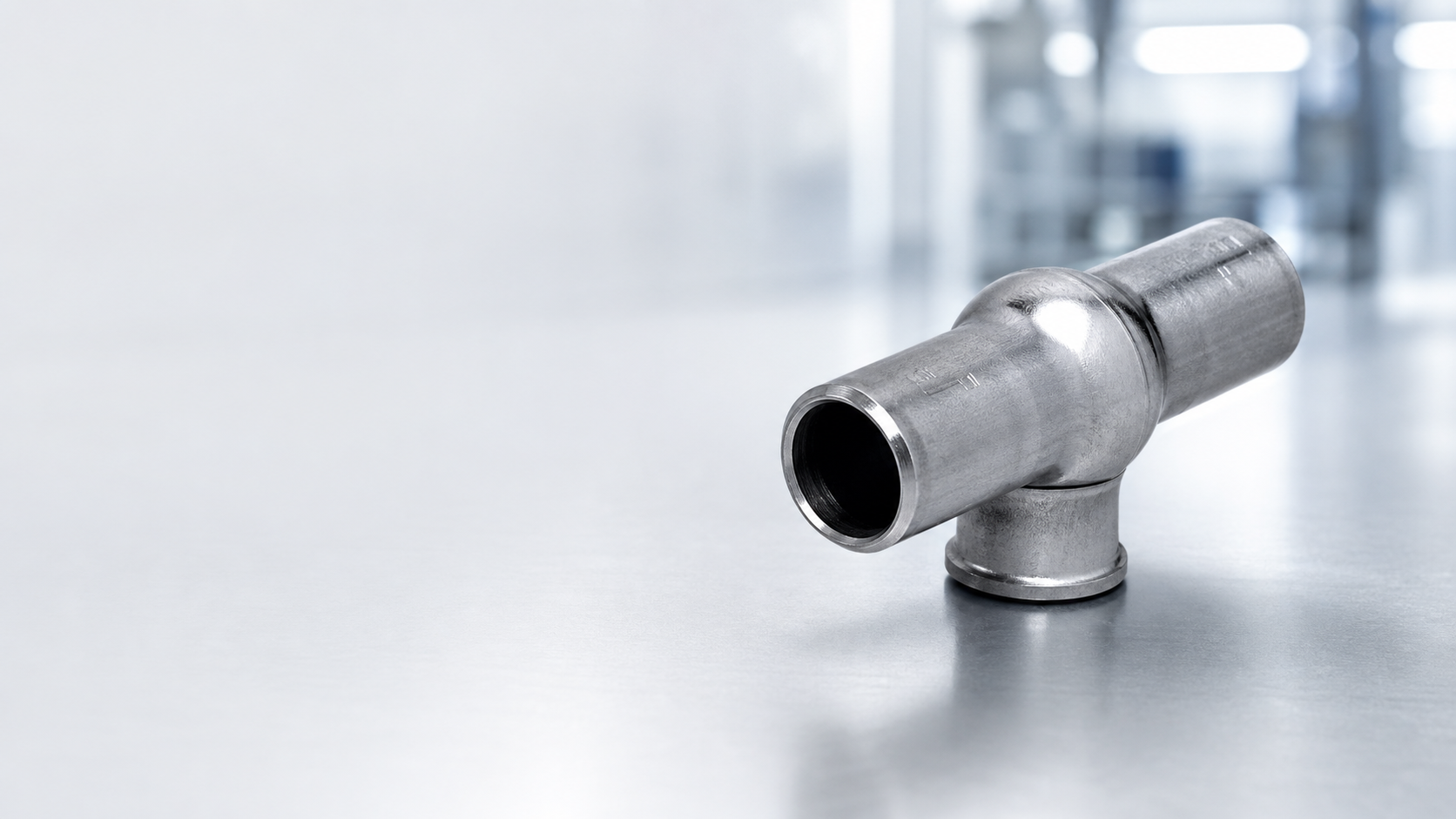

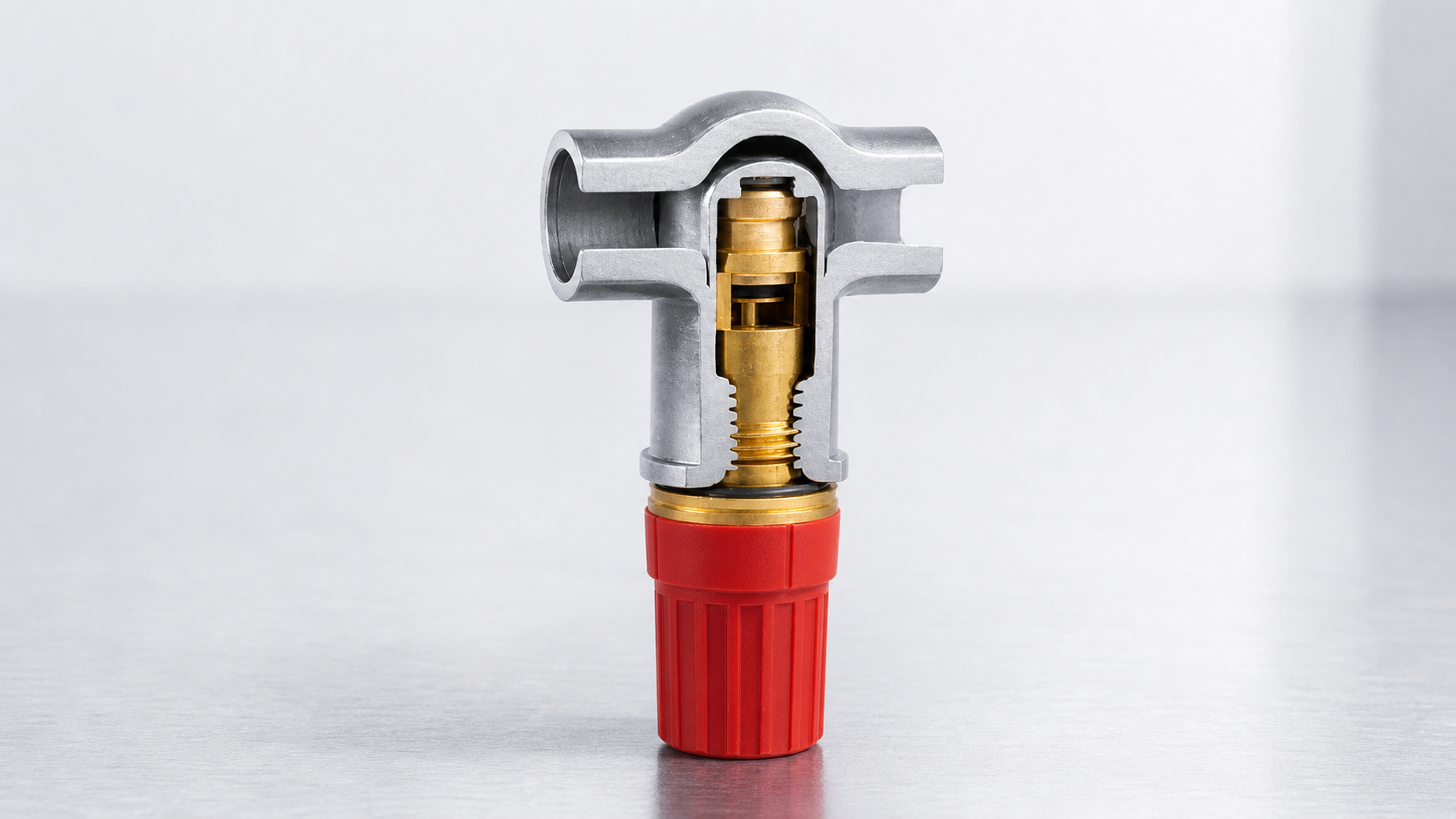

T-Anschluss, Ventilaufnahme und Ventilgarnitur machen die Bauteilrichtung greifbar.
Anschluss- und Ventilkomponenten werden mit Fertigung und Qualitätsanforderung zusammen betrachtet.
Bauteilaufgabe
Verbindung und Aufnahme sicher beschreiben
Einordnung
Welche Daten die Prüfung beschleunigen
Fertigung
Formgebung und Verbindung als gemeinsame Aufgabe
Qualität
Anforderung früh mitgeben
Einordnung
Was für den nächsten Schritt wichtig ist.
Einordnung
Welche Daten die Prüfung beschleunigen
Hilfreich sind Zeichnung, Materialwunsch, Anschlussgeometrie, Stückzahlrahmen und spätere Einbausituation.
- Außen- und Innendurchmesser eindeutig angeben.
- Dicht- oder Verbindungspunkte gehören in die Anfrage.
- Oberflächen- und Sauberkeitsanforderungen werden separat benannt.
Fertigung
Formgebung und Verbindung als gemeinsame Aufgabe
Anschlusskomponenten berühren Umformen, Fügen, Gewinde und Prüfanforderungen.
- Umformtechnik ist relevant für die Grundgeometrie.
- Füge- oder Schweißschritte können bei Baugruppen folgen.
- Prüfung sichert Maße, Funktion und Wiederholbarkeit.
Qualität
Anforderung früh mitgeben
Qualitätsangaben helfen, Prüfaufwand, Dokumentation und Lieferantenfreigabe passend vorzubereiten.
- Zeichnungsmerkmale werden als Prüfmerkmale behandelt.
- Bemusterung und Dokumentation direkt beim Start nennen.
- Zertifizierte Abläufe unterstützen die Lieferantenauswahl.
Anfrage
Vom Beispielteil zur Machbarkeitsprüfung
Die Anfrage verbindet das vorhandene Beispiel mit der eigenen Geometrie und Funktion.
- Ein Foto kann die Richtung erklären.
- Die technische Zeichnung bleibt der wichtigste Bezug.
- Offene Punkte lassen sich direkt klären.
Bauteilaufgabe
Verbindung und Aufnahme sicher beschreiben
Anschlusskomponenten bringen Geometrie, Durchfluss, Montageumfeld und Verbindungssituation zusammen.
- T-Anschlüsse zeigen räumliche Anschlussaufgaben.
- Ventilaufnahmen setzen genaue Funktion und Schnittstelle voraus.
- Ventilgarnituren verbinden mehrere Bauteilanforderungen.
Ablauf
Vom ersten Datenstand zum nächsten belastbaren Schritt.
01
Verbindung und Aufnahme sicher beschreiben
Anschlusskomponenten bringen Geometrie, Durchfluss, Montageumfeld und Verbindungssituation zusammen.
02
Welche Daten die Prüfung beschleunigen
Hilfreich sind Zeichnung, Materialwunsch, Anschlussgeometrie, Stückzahlrahmen und spätere Einbausituation.
03
Formgebung und Verbindung als gemeinsame Aufgabe
Anschlusskomponenten berühren Umformen, Fügen, Gewinde und Prüfanforderungen.
04
Anforderung früh mitgeben
Qualitätsangaben helfen, Prüfaufwand, Dokumentation und Lieferantenfreigabe passend vorzubereiten.
05
Vom Beispielteil zur Machbarkeitsprüfung
Die Anfrage verbindet das vorhandene Beispiel mit der eigenen Geometrie und Funktion.
Anfrage
Vom Beispielteil zur Machbarkeitsprüfung
Die Anfrage verbindet das vorhandene Beispiel mit der eigenen Geometrie und Funktion.
